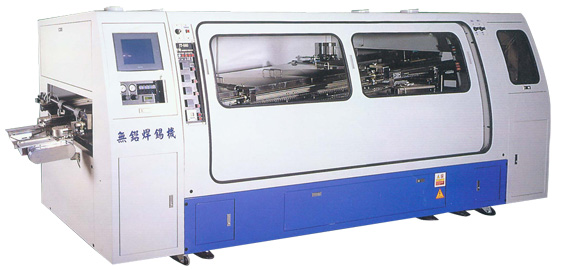

JT-540L JT-560L JT-620L IC-66
特點
  • 傳動架構以兩主軌、兩副軌、16平衡點合。
  • 軌道及夾片間隙加裝活動式磷青銅，增長抗磨性趨使行進穩定。
  • 錫槽可移出機台外，方便清理保養。
  • 預熱電路控制採用S.C.R.增強電路穩定性及節省電力。
  • 溫度控制採用目P.I.D.微電腦，優點：零誤差。
  • 使用人機介面控制
    1. 人機介面自我警報系統
    2. 可由人機介面面板觸控獨立控制
    3. 人機介面自我超低溫警報系統
    4. 人機+傳統控制2種控制系統皆可獨立操作
    5. 助焊/流量/輸送速度/預熱溫度/錫溫溫度/錫泵控制皆採數字化
    6. 預熱溫度/錫溫溫度皆採曲線化
    7. 製程記憶存檔365天
    8. 可升級internet版本
    Mane Spec Mane Spec
    電源 220V-380V 3 ø 27Kw 錫容量 550 Kg
    可容最大基板 Max 350~450m/m(可選擇) 機身外殼m/m 4000L1315W 1630H
    輸送帶速度 2400~3000mm/min(可選擇) 入口高度 約H:800m/m ±50m/m
    噴霧容量 10 Liter 出口高度 約H:1160m/m ±50m/m
    空氣壓力 5Kg/cm2 重量 約1300 Kg
    　
    噴霧機 JSP-100型 夾片軌道總長 4350m/m
前置機構
  1. 前(後)端軌道各為獨立式油壓缸同步調整，角度變換精確。
  2. 基板寬窄調整簡易快速，無喇叭口現象(可選用電腦輔助系統)。
  3. 所有軸承、軸桿、齒輪均可採密閉式，隔絕污染物且易保養，增長壽命。
三段預熱器
  1. 三組溫控、lR紅外線預熱可瞬間昇溫到板面所需溫度。
  2. 石英安全玻璃，增長電阻壽命。
  3. 維修保養簡易。
雙波峰鍚爐
  1. 採用蜂巢洞式噴錫口針對S.M.T.(CHlP)多層基板、單面基板，能隨心所欲達到完美焊點之要求。
  2. 活V型面波鋒 ，達到最佳焊接效果。
後自動副軌
  1. 後輔助輸送軌道可於基板受焊完成後，藉由它運送出機台外，可完全避免夾片損毀及基板變形，並另可防止摔基板的危機。
  2. 超大強勁橫流式冷卻風扇，可達到板面散熱效果。
