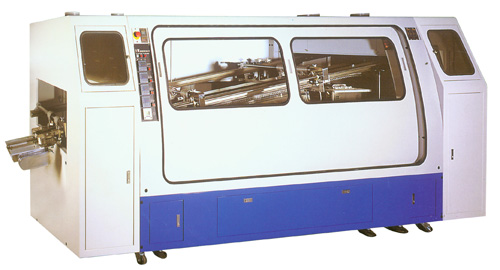

JT-540L JT-560L JT-620L IC-66
  • 傳動架構以兩主軌、兩副軌、16平衡點合。
  • 軌道及夾片間隙加裝活動式磷青銅，增長抗磨性趨使行進穩定。
  • 發泡槽、預熱器為同步調整。
  • 錫槽可移出機台外，方便清理保養。
  • 電路控制採用S.C.R.增強電路穩定性及節省電力。
  • 溫度控制採用目P.I.D微電腦，優點:零誤差。
三段預熱器
  1. 三組溫控、lR紅外線預熱可瞬間昇溫到板面所需溫度。
  2. 紅外線安全玻璃，增長電阻壽命。
  3. 維修保養簡易。
雙波峰錫爐
  1. 採用蜂巢洞式噴錫口針對S．M．T.(CHlP)多層基板、單面基板，能隨心所欲達到完美焊點之要求。
  2. 活U型面波鋒，達到最佳焊接效果。
前置機構
  1. 前(後麻軌道各為獨立式油壓缸同步調整，角度變換精確。
  2. 基板寬狹調整簡易快速，無喇叭口現象(可選用電腦輔助系統)。
  3. 所有軸承、軸桿、齒輪均可採密閉式，隔絕污染物且易保養，增長壽命。
後自動副軌
  1. 後輔助輸送軌道可於基板受銲完成後，出機台外，可完全避免夾片損毀及基板變形，可防止摔基板的危機。
  2. 超大強勁橫流式冷卻風扇，可達到板面散熱效果。
Mane Spec
電源 220V-380V 3 o 27Kw
可容最大基板 Max 350~450m/m(可選擇)
輸送帶速度 2400~3000mm/min(可選擇)
噴霧容量 10 Liter
空氣壓力 5Kg/cm2
噴霧機 JSP-100型
錫容量 550 Kg
機身外殼m/m 4000L1315W 1630H
入口高度 約H:800m/m ±50m/m
出口高度 約H:1160m/m ±50m/m
重量 約1300 Kg
夾片軌道總長 4350m/m
